初學者 GBC 音量加大改造全紀錄

　GBC（Gameboy Color）有著先天音量過小的缺陷。如果周圍環境音量大了一點，即使你是調到最大聲，幾乎還是完全聽不到聲音的。在好友輝哥的建議下，到露天買了一個 AUDIO AMP 來改造，一改果然立刻見效。😁

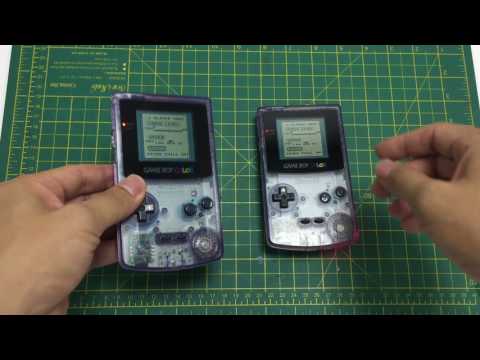

改造後與未改造的音量差異。

改機前的準備。

解焊喇叭部分。

改裝好的整體配線。

AMP 的配線，AMP 要塞進主機必須將一端磨圓，要注意不要磨到電路。

由於 AUDIO AMP 過大會壓到背蓋，這個部分必須要小心消除。

改造完畢，AMP 發出迷人的紅光，且聲音超大。

　朋友看到後也想請我幫忙處理，無奈這顆 AMP 價格並不便宜，所以我去淘寶買了一顆看起來一模一樣卻便宜一半左右的 AMP 來安裝，沒想到裝完後卻完全沒有聲音，只有「滋滋」的電流聲。這下以為買到了瑕疵品，馬上換了一顆新的，結果還是一樣沒有聲音……。😱

　遇到這種事當然是要立刻上群組向眾高手們求救啦，這一問，居然真的被發現兩個 AMP 極些微的不同之處。原來在淘寶版的那顆 AMP 右下角有一個 JUMP 沒有預先接上，而露天版的有接上，隨後在補上焊錫後果然聲音就出現了，但是……新的問題來了，這次是聲音爆大，大到電流太大機器會自動重開機。

　自己初步判斷是電阻的問題，但是奇怪的是，兩個明明規格上都是一樣的啊？就在這個時候，高手們發現一個有趣的問題，原來圖面上淘寶版的電阻和我實際收到的居然是不一樣的，加上那個 SMD 電阻的字小到螞蟻才看的到，像我這種買來就用的初學者，根本不知道上面的數字意義，要是沒有強力後援，怎麼能夠輕易解決？

只要聲音過大就會自動重新開機。

看似一樣的晶片，右下角的 JUMP 就是不一樣，左邊沒焊點，右邊有。

　其實這兩塊 AMP 上的 SMD 電阻標示左邊那塊淘寶版是 154，右邊那塊露天版是 1503，意思就是「154」是 15 後面有 4 個 0 也就是150000K，而「1503」的意思就是 150 後面有 3 個 0 也還是 150000K，所以基本上這兩塊 AMP 除了右下角的 JUMP 沒有接上之外，實際上根本就是一模一樣的東西。但是問題來了，拿到的 AMP 上面卻是標示「153」，也就是只有 15000K，足足少了 10 倍，這也難怪會因為電流過大自動重開機。

與賣場圖片所示相比足足少了 10 倍，不用放大鏡根本就看不到。

　最後決定更換電阻來解決，一到光華商場，完全頭暈，看不懂架上密密麻麻的規格，此時令人感動的二毛及時駕車出現😂，幫我找到符合規格的電阻，並且建議像我這樣的初學者不要用 SMD 電阻，改用一般碳膜電阻會比較好焊。最後在使用了適合的電阻後，又讓我改造完成一台聲音超大的 GBC 了。

面對密密麻麻的電阻，完全不知從何著手。

解掉那兩個極小的 SMD 電阻，對於初學者，要將 SMD 電阻焊回去還真是一大考驗啊。

焊上適合初學者練習的一般 150000K 碳膜電阻。

打完收工。

　這個改法很適合初學者 DIY 練習，不過這個改法會讓耳機插上耳機孔後，喇叭的聲音不會就此關閉，但是對我這個從來就沒有使用耳機習慣的人來說，就沒差別了😉。因為聲音開到最大，內建的喇叭會有些許的破音，接下來就是找時間用 1W8Ω 的薄膜喇叭來替換，整台 GBC 就無痛升級啦～😁

從此跟音量小的 GBC 說掰掰啦。

後記：文章發布後有專業人士特別說明「K 代表的是 10 的三次方，K 應該要換成 Ω（歐姆）才對」，所以上面的電阻值不是 150000K，而是 150KΩ ，感謝指正。
